多功能玉米穗拾送装置

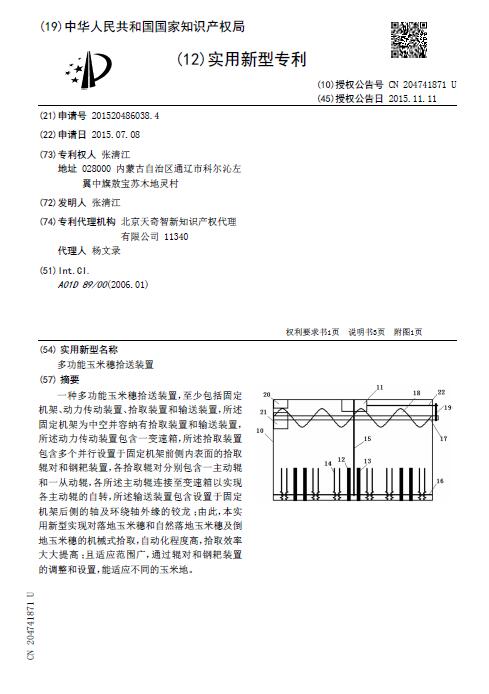

[实用新型] 多功能玉米穗拾送装置

授权公告号：CN204741871U

授权公告日：2015.11.11

申请号：2015204860384

申请日：2015.07.08

专利权人：张清江

发明人：张清江

地址：028000内蒙古自治区通辽市科尔沁左翼中旗敖宝苏木地灵村

摘要： 一种多功能玉米穗拾送装置，至少包括固定机架、动力传动装置、拾取装置和输送装置，所述固定机架为中空并容纳有拾取装置和输送装置，所述动力传动装置包含一变速箱，所述拾取装置包含多个并行设置于固定机架前侧内表面的拾取辊对和钢耙装置，各拾取辊对分别包含一主动辊和一从动辊，各所述主动辊连接至变速箱以实现各主动辊的自转，所述输送装置包含设置于固定机架后侧的轴及环绕轴外缘的铰龙；由此，本实用新型实现对落地玉米穗和自然落地玉米穗及倒地玉米穗的机械式拾取，自动化程度高，拾取效率大大提高；且适应范围广，通过辊对和钢耙装置的调整和设置，能适应不同的玉米地。
