一种同轴同时同步正反转的旋耕机组合轴

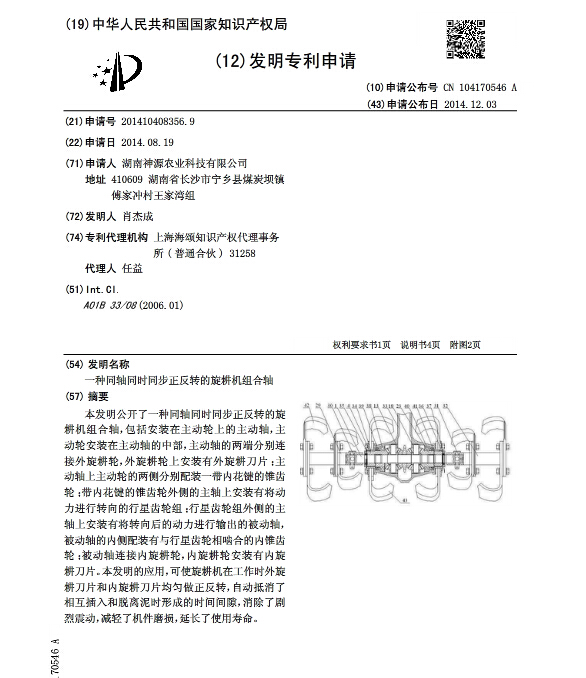

[发明公布] 一种同轴同时同步正反转的旋耕机组合轴

申请公布号：CN104170546A

申请公布日：2014.12.03

申请号：2014104083569

申请日：2014.08.19

申请人：湖南神源农业科技有限公司

发明人：肖杰成

地址：410609湖南省长沙市宁乡县煤炭坝镇傅家冲村王家湾组

专利代理机构：上海海颂知识产权代理事务所(普通合伙)31258代理人：任益摘要： 本发明公开了一种同轴同时同步正反转的旋耕机组合轴，包括安装在主动轮上的主动轴，主动轮安装在主动轴的中部，主动轴的两端分别连接外旋耕轮，外旋耕轮上安装有外旋耕刀片；主动轴上主动轮的两侧分别配装一带内花键的锥齿轮；带内花键的锥齿轮外侧的主轴上安装有将动力进行转向的行星齿轮组；行星齿轮组外侧的主轴上安装有将转向后的动力进行输出的被动轴，被动轴的内侧配装有与行星齿轮相啮合的内锥齿轮；被动轴连接内旋耕轮，内旋耕轮安装有内旋耕刀片。本发明的应用，可使旋耕机在工作时外旋耕刀片和内旋耕刀片均匀做正反转，自动抵消了相互插入和脱离泥时形成的时间间隙，消除了剧烈震动，减轻了机件磨损，延长了使用寿命。
