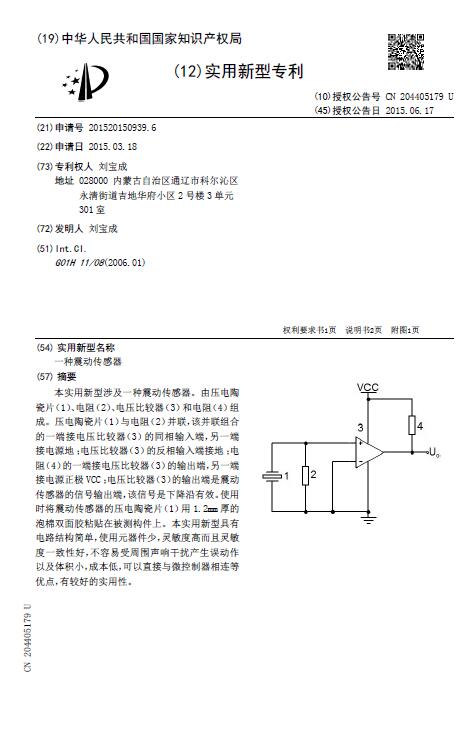

一种震动传感器

[实用新型] 一种震动传感器

授权公告号：CN204405179U

授权公告日：2015.06.17

申请号：2015201509396

申请日：2015.03.18

专利权人：刘宝成

发明人：刘宝成

地址：028000内蒙古自治区通辽市科尔沁区永清街道吉地华府小区2号楼3单元301室

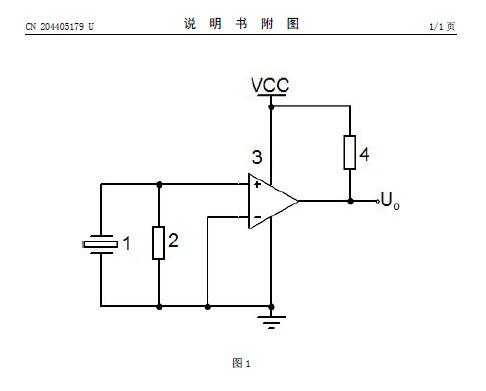

摘要： 本实用新型涉及一种震动传感器。由压电陶瓷片（1）、电阻（2）、电压比较器（3）和电阻（4）组成。压电陶瓷片（1）与电阻（2）并联，该并联组合的一端接电压比较器（3）的同相输入端，另一端接电源地；电压比较器（3）的反相输入端接地；电阻（4）的一端接电压比较器（3）的输出端，另一端接电源正极VCC；电压比较器（3）的输出端是震动传感器的信号输出端，该信号是下降沿有效。使用时将震动传感器的压电陶瓷片（1）用1.2mm厚的泡棉双面胶粘贴在被测构件上。本实用新型具有电路结构简单，使用元器件少，灵敏度高而且灵敏度一致性好，不容易受周围声响干扰产生误动作以及体积小，成本低，可以直接与微控制器相连等优点，有较好的实用性。
