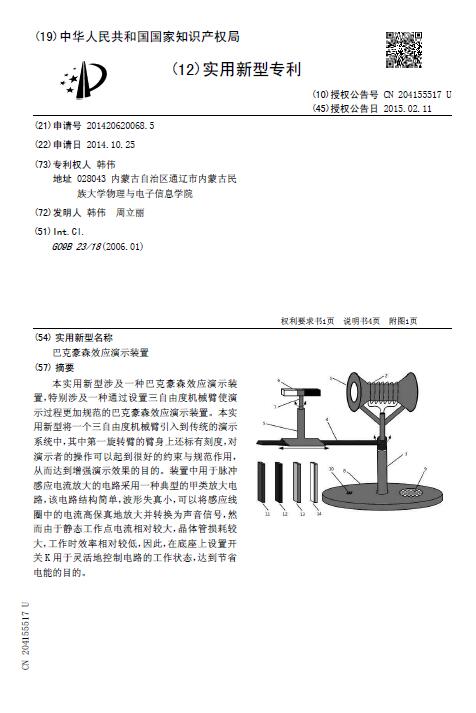

巴克豪森效应演示装置

[实用新型] 巴克豪森效应演示装置

授权公告号：CN204155517U

授权公告日：2015.02.11

申请号：2014206200685

申请日：2014.10.25

专利权人：韩伟

发明人：韩伟; 周立丽

地址：028043内蒙古自治区通辽市内蒙古民族大学物理与电子信息学院

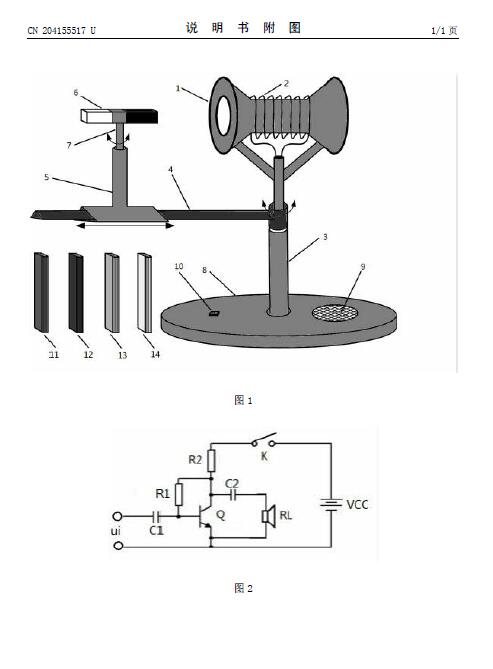

摘要： 本实用新型涉及一种巴克豪森效应演示装置，特别涉及一种通过设置三自由度机械臂使演示过程更加规范的巴克豪森效应演示装置。本实用新型将一个三自由度机械臂引入到传统的演示系统中，其中第一旋转臂的臂身上还标有刻度，对演示者的操作可以起到很好的约束与规范作用，从而达到增强演示效果的目的。装置中用于脉冲感应电流放大的电路采用一种典型的甲类放大电路，该电路结构简单，波形失真小，可以将感应线圈中的电流高保真地放大并转换为声音信号，然而由于静态工作点电流相对较大，晶体管损耗较大，工作时效率相对较低，因此，在底座上设置开关K用于灵活地控制电路的工作状态，达到节省电能的目的。
