机电结合式杨氏弹性模量测定装置

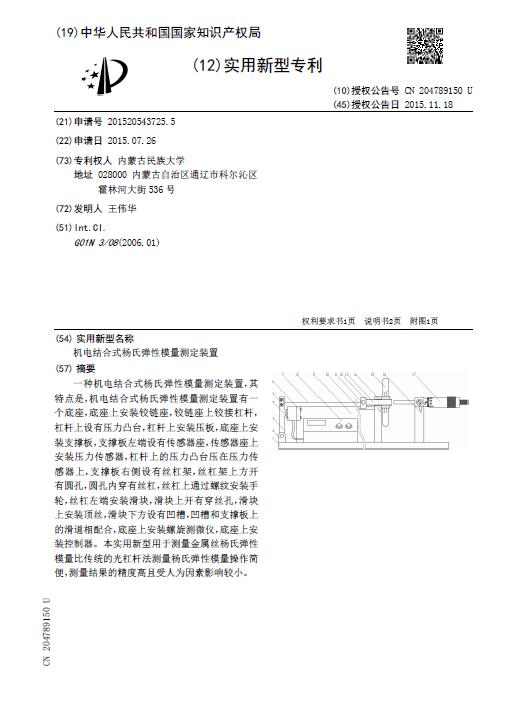

[实用新型] 机电结合式杨氏弹性模量测定装置

授权公告号：CN204789150U

授权公告日：2015.11.18

申请号：2015205437255

申请日：2015.07.26

专利权人：内蒙古民族大学

发明人：王伟华

地址：028000内蒙古自治区通辽市科尔沁区霍林河大街536号

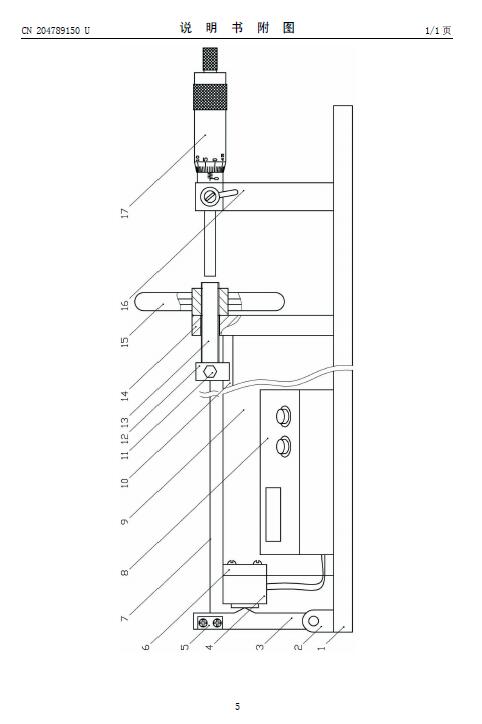

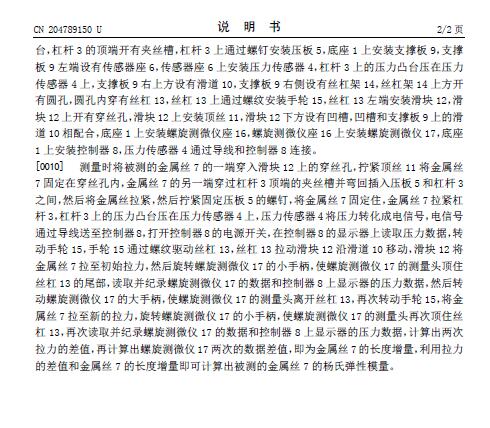

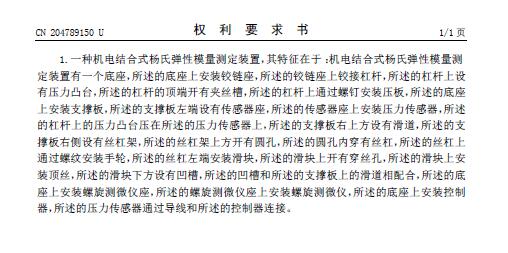

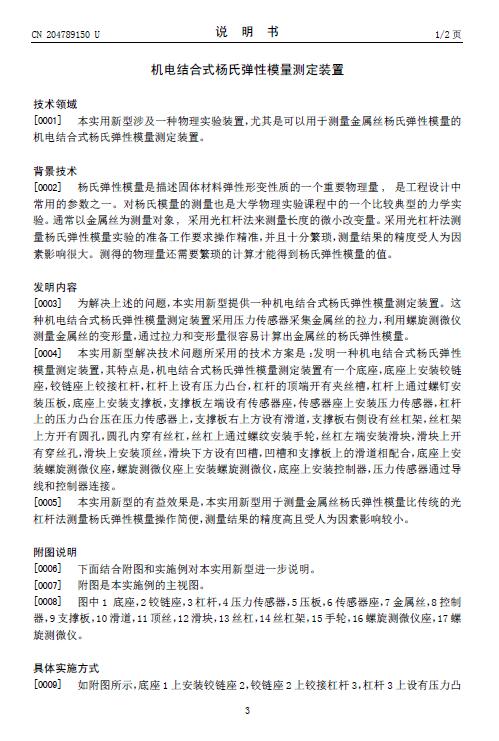

摘要： 一种机电结合式杨氏弹性模量测定装置，其特点是，机电结合式杨氏弹性模量测定装置有一个底座，底座上安装铰链座，铰链座上铰接杠杆，杠杆上设有压力凸台，杠杆上安装压板，底座上安装支撑板，支撑板左端设有传感器座，传感器座上安装压力传感器，杠杆上的压力凸台压在压力传感器上，支撑板右侧设有丝杠架，丝杠架上方开有圆孔，圆孔内穿有丝杠，丝杠上通过螺纹安装手轮，丝杠左端安装滑块，滑块上开有穿丝孔，滑块上安装顶丝，滑块下方设有凹槽，凹槽和支撑板上的滑道相配合，底座上安装螺旋测微仪，底座上安装控制器。本实用新型用于测量金属丝杨氏弹性模量比传统的光杠杆法测量杨氏弹性模量操作简便，测量结果的精度高且受人为因素影响较小。
