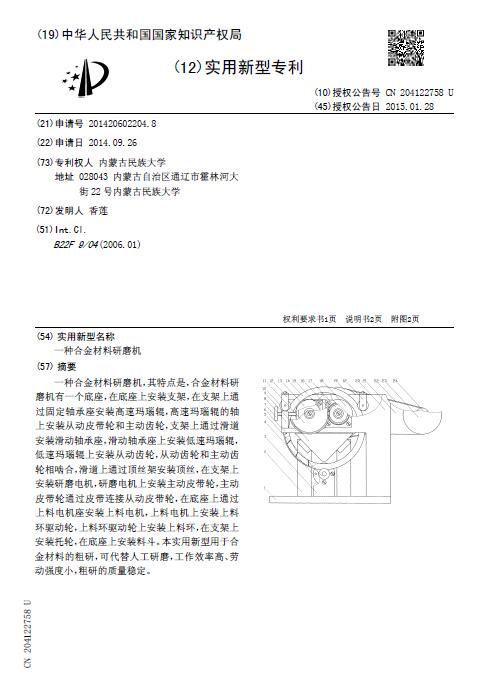

一种合金材料研磨机

[实用新型] 一种合金材料研磨机

授权公告号：CN204122758U

授权公告日：2015.01.28

申请号：2014206022048

申请日：2014.09.26

专利权人：内蒙古民族大学

发明人：香莲

地址：028043内蒙古自治区通辽市霍林河大街22号内蒙古民族大学

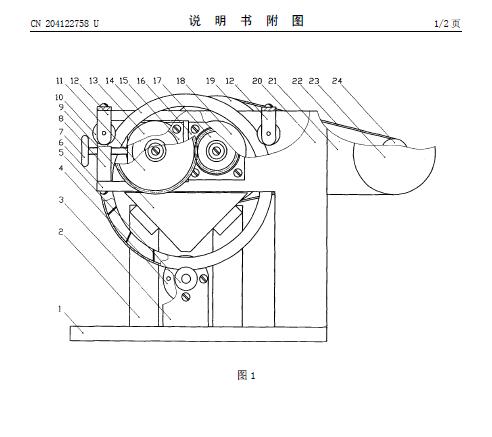

摘要： 一种合金材料研磨机，其特点是，合金材料研磨机有一个底座，在底座上安装支架，在支架上通过固定轴承座安装高速玛瑙辊，高速玛瑙辊的轴上安装从动皮带轮和主动齿轮，支架上通过滑道安装滑动轴承座，滑动轴承座上安装低速玛瑙辊，低速玛瑙辊上安装从动齿轮，从动齿轮和主动齿轮相啮合，滑道上通过顶丝架安装顶丝，在支架上安装研磨电机，研磨电机上安装主动皮带轮，主动皮带轮通过皮带连接从动皮带轮，在底座上通过上料电机座安装上料电机，上料电机上安装上料环驱动轮，上料环驱动轮上安装上料环，在支架上安装托轮，在底座上安装料斗。本实用新型用于合金材料的粗研，可代替人工研磨，工作效率高、劳动强度小，粗研的质量稳定。
