一种球磨式真空烧结炉

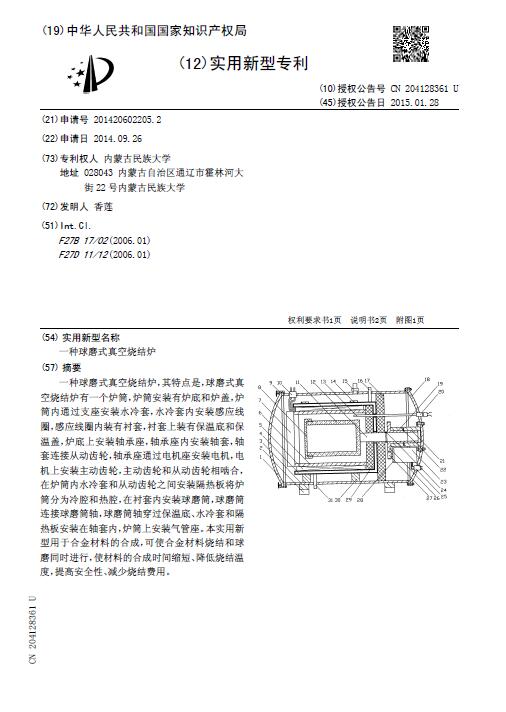

[实用新型] 一种球磨式真空烧结炉

授权公告号：CN204128361U

授权公告日：2015.01.28

申请号：2014206022052

申请日：2014.09.26

专利权人：内蒙古民族大学

发明人：香莲

地址：028043内蒙古自治区通辽市霍林河大街22号内蒙古民族大学

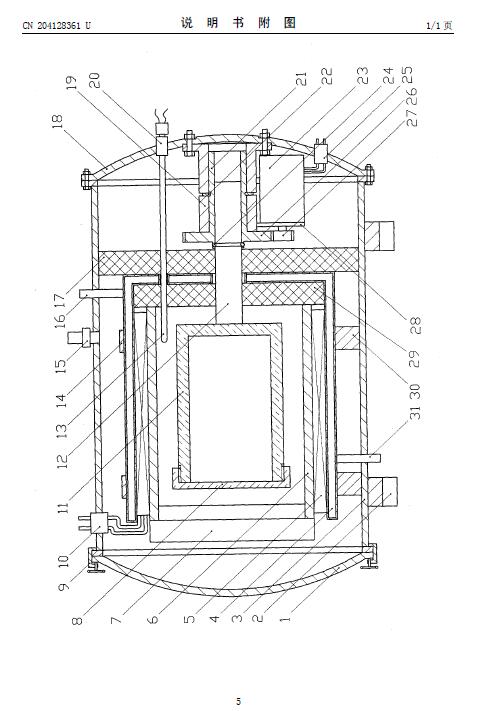

摘要： 一种球磨式真空烧结炉，其特点是，球磨式真空烧结炉有一个炉筒，炉筒安装有炉底和炉盖，炉筒内通过支座安装水冷套，水冷套内安装感应线圈，感应线圈内装有衬套，衬套上装有保温底和保温盖，炉底上安装轴承座，轴承座内安装轴套，轴套连接从动齿轮，轴承座通过电机座安装电机，电机上安装主动齿轮，主动齿轮和从动齿轮相啮合，在炉筒内水冷套和从动齿轮之间安装隔热板将炉筒分为冷腔和热腔，在衬套内安装球磨筒，球磨筒连接球磨筒轴，球磨筒轴穿过保温底、水冷套和隔热板安装在轴套内，炉筒上安装气管座。本实用新型用于合金材料的合成，可使合金材料烧结和球磨同时进行，使材料的合成时间缩短、降低烧结温度，提高安全性、减少烧结费用。
