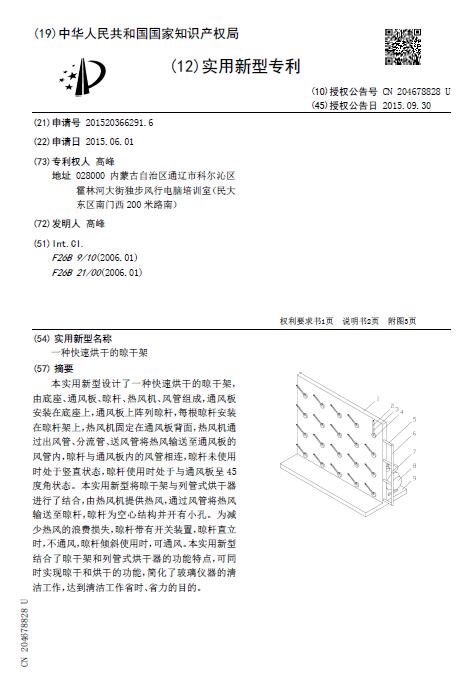

一种快速烘干的晾干架

[实用新型] 一种快速烘干的晾干架

授权公告号：CN204678828U

授权公告日：2015.09.30

申请号：2015203662916

申请日：2015.06.01

专利权人：高峰

发明人：高峰

地址：028000内蒙古自治区通辽市科尔沁区霍林河大街独步风行电脑培训室（民大东区南门西200米路南）

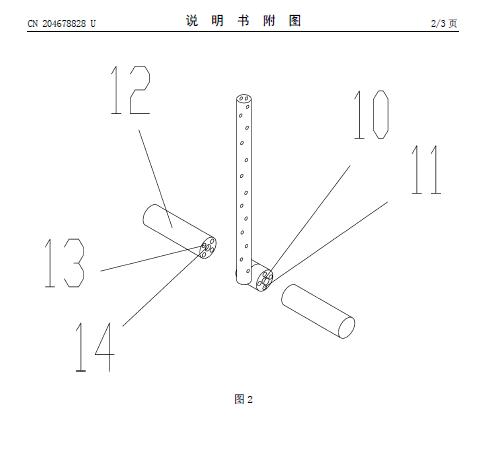

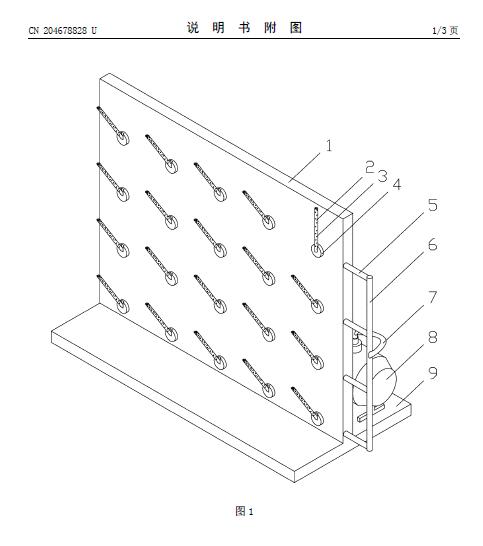

摘要： 本实用新型设计了一种快速烘干的晾干架，由底座、通风板、晾杆、热风机、风管组成，通风板安装在底座上，通风板上阵列晾杆，每根晾杆安装在晾杆架上，热风机固定在通风板背面，热风机通过出风管、分流管、送风管将热风输送至通风板的风管内，晾杆与通风板内的风管相连，晾杆未使用时处于竖直状态，晾杆使用时处于与通风板呈45度角状态。本实用新型将晾干架与列管式烘干器进行了结合，由热风机提供热风，通过风管将热风输送至晾杆，晾杆为空心结构并开有小孔。为减少热风的浪费损失，晾杆带有开关装置，晾杆直立时，不通风，晾杆倾斜使用时，可通风。本实用新型结合了晾干架和列管式烘干器的功能特点，可同时实现晾干和烘干的功能，简化了玻璃仪器的清洁工作，达到清洁工作省时、省力的目的。
