一种存放冷冻管和取液氮两用的液氮罐提桶

[实用新型] 一种存放冷冻管和取液氮两用的液氮罐提桶

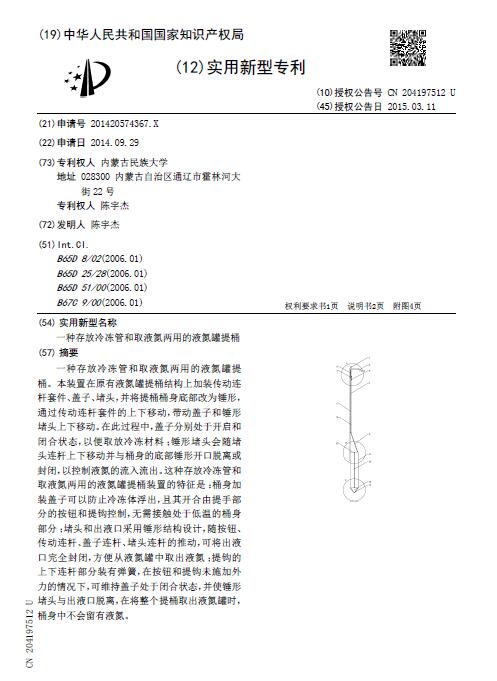

授权公告号：CN204197512U 授权公告日：2015.03.11 申请号：201420574367X 申请日：2014.09.29 专利权人：内蒙古民族大学; 陈宇杰 发明人：陈宇杰

地址：028300内蒙古自治区通辽市霍林河大街22号

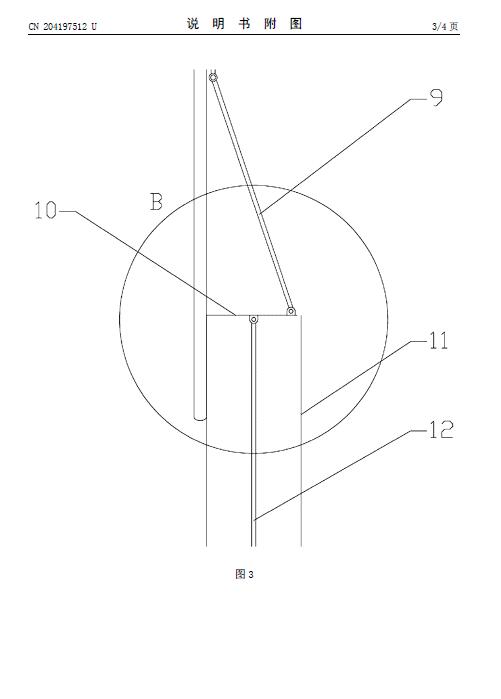

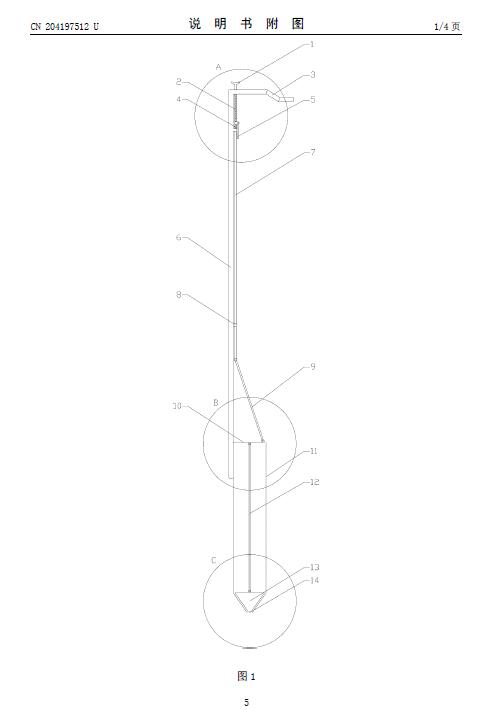

摘要： 一种存放冷冻管和取液氮两用的液氮罐提桶。本装置在原有液氮罐提桶结构上加装传动连杆套件、盖子、堵头，并将提桶桶身底部改为锤形，通过传动连杆套件的上下移动，带动盖子和锤形堵头上下移动。在此过程中，盖子分别处于开启和闭合状态，以便取放冷冻材料；锤形堵头会随堵头连杆上下移动并与桶身的底部锤形开口脱离或封闭，以控制液氮的流入流出。这种存放冷冻管和取液氮两用的液氮罐提桶装置的特征是：桶身加装盖子可以防止冷冻体浮出，且其开合由提手部分的按钮和提钩控制，无需接触处于低温的桶身部分；堵头和出液口采用锤形结构设计，随按钮、传动连杆、盖子连杆、堵头连杆的推动，可将出液口完全封闭，方便从液氮罐中取出液氮；提钩的上下连杆部分装有弹簧，在按钮和提钩未施加外力的情况下，可维持盖子处于闭合状态，并使锤形堵头与出液口脱离，在将整个提桶取出液氮罐时，桶身中不会留有液氮。
